Scotcheuse multiformat pour bande gommée ZUMET X
La scotcheuse multiformat ZUMET X permet la pose de bande gommée sur les boites en cartons de type « caisse américaine ».

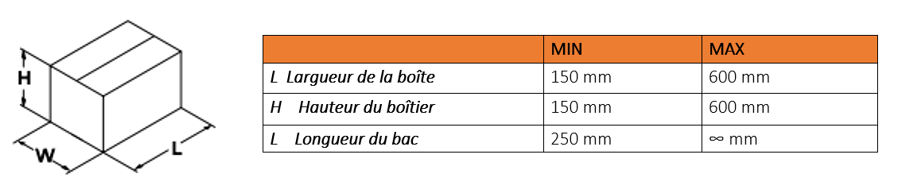

Un système de détection automatique par cellules à lecture laser repère les dimensions du carton afin d’ajuster automatiquement les paramètres de la machine. Ainsi elle s’adapte seule aux dimensions des boîtes.
Les deux têtes de scotchage hautes et basses humectent la bande gommée avant de l’apposer sur le carton.
Description de la scotcheuse pour bande gommée ZUMET X
- Cadence moyenne 7 caisses/min pour les productions avec des caisses multiformats
- Système de détection automatique par cellules photoélectriques à lecture laser des dimensions du colis à l’entrée.
- Cylindre d’arrêt des paquets pour l’avancement
- Courroies d’entraînement à compensation à coefficient de frottement élevé et à vitesse variable, commandées par variateur (3 vitesses préréglées pour faciliter le travail de l’opérateur).
- Groupe de scotchage inférieur breveté pour bande gommée (WAT) : Le groupe est entièrement en aluminium et équipé d’un système d’humectage constant contrôlé, capable de fonctionner avec tout type de bande WAT (papier normal, papier filé et papier renforcé épais). Doté d’un système de manutention pneumatique breveté, il permet à l’opérateur de remplacer la bobine de manière simple, rapide et sûre.
- Groupe de scotchage supérieur breveté pour bande gommée (WAT) : Le groupe est entièrement en aluminium et équipé d’un système d’humecage constant contrôlé, capable de fonctionner avec tout type de ruban WAT (papier normal, papier filé et papier renforcé épais). Système doté d’un réglage électronique de la vitesse contrôlé par variateur (3 vitesses préréglées pour faciliter le travail de l’opérateur).
- Brosses en sortie pour une meilleure adhérence du ruban au colis.
- Largeur de ruban réglable
- A) Diamètre de bobine max. 400 mm
- B) Largeur du ruban : min. 50 mm – max. 80 mm
- C) Diamètre du trou d’insertion : 70 mm
- Boutons tactiles manuels de démarrage et de coupe du papier.
- Système d’éclairage LED à l’intérieur de la cabine, activé lorsque la machine est en marche.
- Trappe d’accès à l’intérieur de la machine avec système d’ouverture à vérins.
- Puissance installée d’environ 3 kW.
- La section du câble d’alimentation électrique est de 4 mm².
- Consommation d’air NL 11 par cycle. Afin d’éviter la formation d’une condensation excessive pouvant endommager l’installation, il est recommandé d’utiliser de l’air sec. La machine est équipée de composants pneumatiques fonctionnant à sec, sans utilisation d’huiles lubrifiantes, ce qui réduit au maximum le rejet dans l’environnement d’éléments nocifs pour la santé. Le raccord pneumatique est de type 1/4 gaz femelle ; le tuyau d’alimentation doit avoir un diamètre de 10 x 8 mm.
- Système de pompage d’eau pour l’activation de la colle, avec recyclage de l’eau breveté à 3 canaux. Pour une adhérence parfaite du ruban au colis, la colle sèche doit être à base d’amidon ou de dérivés végétaux de haute qualité.
- Un système de sécurité avertit l’opérateur lorsque le niveau d’eau à bord de la machine est sur le point de s’épuiser.
- Le réservoir fourni de série avec la machine a une capacité de 5 litres.
- Système pneumatique de gestion de l’air à 6 bars avec pressostat de sécurité réglable.
- Tableau électrique PLC OMRON avec panneau opérateur NB3Q-TW01B et écran tactile couleur de 7 pouces
- Pistolet externe pour air comprimé de série
- Protections de sécurité conformes aux normes CE
- Hauteur du plan de travail :
-
avec roulettes : 800 mm, non réglables
Avec pieds : 800 mm ± 25 mm- Feu clignotant à 3 couleurs avec sirène :
- Blanc = machine en attente ;
- Vert = Machine en fonctionnement ;
- Rouge = Machine en état d’alarme.
Caractéristiques de la scotcheuse pour bande gommée :
-
Caractéristiques techniques
Capteurs
Omron
Variateur
Control Techniques
Cellules photoélectriques
Omron / Sick
Composants pneumatiques
Pneumax
Automates programmables
Omron
Composants électriques
Siemens
Motoréducteurs et variateurs
Drai Milano
Couleur
RAL 7035
Tension
230 V 3-P + N + GND / 50 Hz
Machines fabriquées conformément aux dispositions législatives de la directive européenne 2006/42/CE
Vidéo de la scotcheuse pour bande gommée ZUMET X
